CAD怎么樣制作工程圖模板

文章出處:漢德保(HDB MOTOR)電機 人氣:4418發表時間:2020-10-19
如今在設計行業,CAD軟件已經運用到各行各業中了。如何做一個適合自己或者符合企業標準的模板,是作為一名CAD使用人員的基本功。文件模板設置主要包括:單位設置,文字樣式設置,標注樣式設置,引線樣式設置,表格樣式設置,圖層設置,點樣式,標題欄和其他信息欄等錄入。
1. 文字樣式設置
文字樣式根據自身需求進行設置,一般地,不同的行業,不同的領域,不同的標記方式,或者是出于提高大文件的可讀性,例如一些大的工程常常需要分工協作,最后進行圖樣整合,字體樣式幾十個甚至上百……筆者建議,文字樣式數量不宜過多。
點擊選項卡中右下角的小箭頭可打開“文字樣式”設置對話框,“文字樣式”設置對話框如圖1.2所示。文字樣式設置較為簡單,可能存在的風險有:需要的字體不在CAD字體庫中;將自己的文件發給別人,個性化字體丟失。
2. 標注樣式設置
標注樣式根據自身需求進行設置,不同行業的標準樣式往往不盡相同,下面以機械專業為例進行設置。

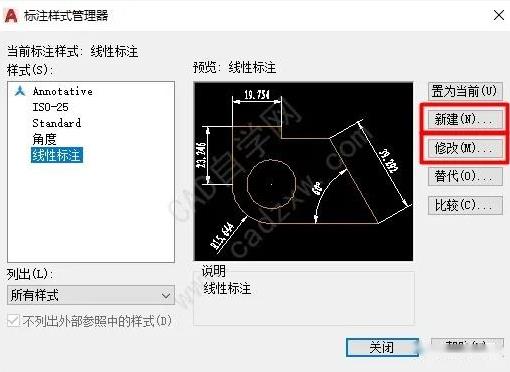

點擊選項卡中右下角的小箭頭可打開“標注樣式管理器”對話框,“標準樣式”設置對話框如圖2.2所示。一般地,標注樣式可有多條,軟件默認自帶的樣式有“ISO-25樣式”,通常做法是在此樣式基礎上新建一個樣式,如圖2.2中的“角度”和“線性標注”就是后期創建的。

CAD怎么樣制作工程圖模板

3. 引線樣式設置
引線樣式設置較為簡單,根據自身需求進行設置。
點擊選項卡中右下角的小箭頭可打開“多重引線樣式管理器”對話框,引線樣式設置對話框如圖3.2所示。同樣,在原有樣式“Standard”的基礎上新建一個樣式。新建樣式之后一般要進行修改,點擊修改之后,彈出的對話框出現了3個選項卡,根據自己的需求進行修改。
4. 圖層特性管理器設置
圖層也是CAD中很重要的一部分,圖層使得CAD的繪圖界面就像透明的一樣。其實在筆者看來,設置圖層的目的是為了提高文檔內容的可讀性,還有就是方便修改,除了系統默認自帶的圖層之外,新建的圖層個數不宜過多。

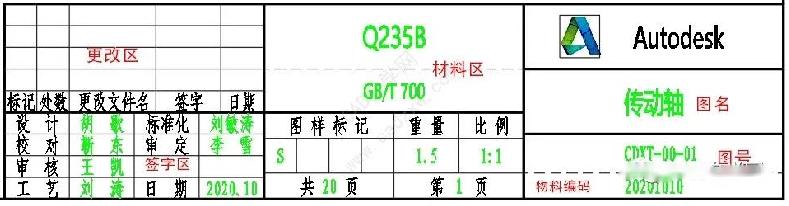

5. 標題欄
標題欄的繪制方法也較為簡單,這里主要提一下CAD中的“屬性定義”功能。

一般在企業而言,單位名稱是固定的,其余綠色字體部分都是變量,黑色體制為標記內容,一般是固定不變的。我們的目標是,將這個標題欄的文字錄入變得更方便。要想更改標題欄中的內容,不用再使用多行文本工具一個一個去修改,而是直接通過增強屬性編輯器,修改對應的值。

CAD怎么樣制作工程圖模板
